隨著風力發電行業的快速發展，風電塔筒作為風力發電機組的核心支撐結構，其安全性、可靠性和使用壽命受到越來越多的關注。因此定期進行無損檢測是確保其結構完整性和安全性的關鍵措施。那么風電塔筒無損檢測方法及規范有哪些？有沒有權威第三方檢測單位推薦？本文將為大家詳細介紹。

風電塔筒無損檢測方法

風電塔筒無損檢測技術主要包括以下幾種方法：

超聲檢測（UT）

超聲檢測是風電塔筒檢測中最常用的方法之一，適用于焊縫、法蘭連接螺栓和輪轂與主軸連接螺栓的內部缺陷檢測。通過超聲波探傷儀發射和接收超聲波信號，可以精確檢測塔筒內部的裂紋、夾雜等缺陷。

磁粉檢測（MT）

磁粉檢測主要用于表面裂紋和缺陷的檢測，通過磁場使鐵磁性材料表面的缺陷顯現出來，適用于焊縫環縫和縱縫的表面裂紋檢測。

滲透檢測（PT）

滲透檢測適用于檢測表面微小裂紋和孔洞，通過染料滲透劑進入材料表面缺陷后被顯色劑顯色，從而判斷缺陷的存在。

射線檢測（RT）

射線檢測利用X射線或γ射線穿透塔筒材料，通過分析射線衰減情況來檢測內部缺陷，適用于厚壁塔筒的內部缺陷檢測。

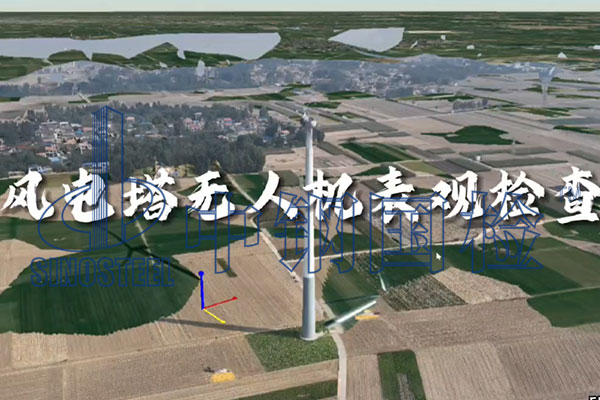

無人機遠距離檢測

隨著技術的進步，無人機搭載高清攝像設備、紅外熱成像儀和激光掃描儀等設備，可實現風電塔筒的遠距離無損檢測。這種方法具有高效、全面的特點，尤其適合高聳塔筒的檢測。

渦流檢測（ET）

渦流檢測適用于導電材料的表面和近表面缺陷檢測，通過電磁感應原理判斷缺陷位置和大小。

相控陣超聲檢測

相控陣超聲檢測是一種先進的無損檢測技術，能夠提供高分辨率的圖像，用于焊縫等復雜結構的缺陷檢測。

這些無損檢測方法各有優缺點，通常根據具體需求結合使用，以提高檢測的準確性和效率。

風電塔筒無損檢測規范

風電塔筒無損檢測需遵循國家和行業標準，以確保檢測結果的科學性和權威性。主要參考標準包括：

GB 50026-2020 《工程測量標準》

該標準規定了風機塔筒垂直度的測量方法和要求，適用于風機塔筒安裝后的垂直度檢測。

NB/T 10311-2019 《陸上風電場工程風電機組基礎設計規范》

該標準涉及風機塔筒基礎的設計要求，為塔筒安裝前后的檢測提供了依據。

NB/T 47013.3-2015 《承壓設備無損檢測 第3部分：超聲檢測》

該標準詳細規定了超聲檢測的技術要求和評定方法，適用于焊縫和內部缺陷的檢測。

GB/T 50784-2013 《混凝土結構現場檢測技術標準》

該標準適用于混凝土基礎的無損檢測，包括風機塔筒基礎的質量評估。

NB/T 10318-2016 《風電機組用高強度螺栓連接副》

該標準規定了螺栓連接副的質量要求，為法蘭連接螺栓的無損檢測提供了依據。

NB/T 10214-2016 《風電機組用錨固組件》

該標準涉及錨固組件的質量檢測，為塔筒連接部位的無損檢測提供了參考。

上述標準為風電塔筒無損檢測提供了明確的技術依據，確保了檢測工作的規范性和可靠性。

第三方檢測單位-中鋼國檢

中鋼國檢作為國內領先的第三方檢測機構，在風電塔筒無損檢測領域擁有豐富的經驗和技術實力。其服務范圍涵蓋焊縫、法蘭連接螺栓、輪轂與主軸連接螺栓、塔筒垂直度等多個方面，并嚴格按照國家標準執行。

專業團隊與設備支持

中鋼國檢擁有超過200人的技術團隊，其中研究生占比60%，并配備了先進的無損檢測設備，如超聲波探傷儀、磁粉檢測設備、無人機成像設備等。

全國服務網絡

中鋼國檢在全國設有多個分子公司和辦事處，能夠覆蓋全國各地的風電項目，提供便捷的一站式服務。

高效的服務流程

客戶可通過郵寄樣品或上門取樣等方式提交檢測需求，中鋼國檢承諾在3-7個工作日內出具正規報告。

權威資質認證

中鋼國檢具備CMA、CNAS、ILAC等多項資質認證，出具的報告在全國范圍內得到認可。

成功案例與客戶認可

中鋼國檢曾參與多個大型風電項目的檢測工作，如山東某風電場、涼山某風電場等，并獲得了客戶的高度評價。

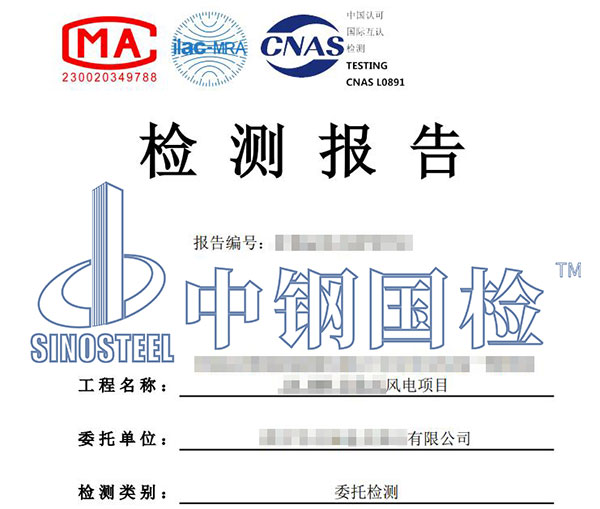

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的風電塔筒檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，風電塔筒無損檢測是保障風力發電機組安全運行的重要環節。中鋼國檢是專業第三方檢測機構，提供全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《風電塔筒無損檢測方法及規范》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
