鐵塔作為通信、電力等領域的重要基礎設施，其穩定性和安全性直接關系到網絡信號傳輸和電力供應的可靠性。因此，鐵塔垂直度的檢測是確保其安全運行的關鍵環節。那么鐵塔垂直度檢測方法有哪些？如何獲取權威的鐵塔垂直度檢測報告？有沒有專業第三方檢測機構推薦？本文將為大家詳細介紹。

鐵塔垂直度檢測方法

鐵塔的垂直度檢測方法主要包括以下幾種：

全站儀測量法：全站儀是一種高精度的測量儀器，能夠通過測量多個不同位置的控制點，計算出鐵塔各個部位的空間位置和垂直度。這種方法適用于大型鐵塔和需要高精度測量的場合。

水平儀法：水平儀是一種簡便實用的測量工具，通過在鐵塔各個部位進行水平儀測量，可以初步評估鐵塔的垂直度。這種方法適用于小型鐵塔或需要快速檢測的情況。

激光測距法：激光測距儀能夠快速準確地測量鐵塔的不同高度處的水平線位置，通過比較各個測量點的水平位置，評估鐵塔的垂直度情況。

鉛垂線法：鉛垂線法是一種直觀且易于操作的垂直度檢測方法，特別適用于觀測塔吊頂部的垂直度。

每種方法都有其適用的場景和精度要求，通常在進行垂直度檢測時，會結合多種方法以確保測量結果的準確性和可靠性。

鐵塔檢測機構

中鋼集團鄭州金屬制品研究院股份有限公司（中鋼國檢）是全國首批批準成立的國有性質第三方檢驗機構，擁有CMA、CAL、CNAS、ILAC等資質證書，檢測范圍覆蓋金屬制品、工程原材料及構配件、公路工程、軌道交通、橋梁工程、隧道工程、鋼結構工程等多個領域。

中鋼國檢在鋼結構檢測領域具有豐富經驗，能夠承接各類鋼結構工程的安全檢測項目，包括移動通信鐵塔的豎直度、混凝土強度等檢測。其檢測流程規范，結果準確可靠，為工程驗收提供了有力保障。

鐵塔垂直度檢測報告-案例

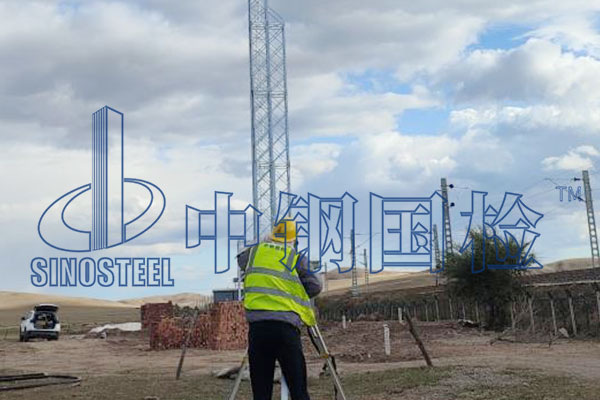

中鋼國檢作為老牌第三方檢測機構，服務行業近40年，其擁有非常豐富的鐵塔安全檢測經驗，下面就是某單位委托中鋼國檢做的鐵塔安全檢測，客戶委托了35座移動通信鐵塔，委托做9項檢測項目指標，其中就包括鐵塔垂直度檢測指標，詳細內容如下：

檢測對象：移動通信鐵塔

檢測對象數量：35 座

檢測對象特征：已安裝完成，滿足檢測需求

檢測類別：委托檢測

檢測標準依據：1.DL/T 475-2017《接地裝置特性參數測量導則》；

2.GB/T 50621-2010《鋼結構現場檢測技術標準》；

3.GB 50205-2020《鋼結構工程施工質量驗收標準》；

4.GB/T 17394.1-2014《金屬材料 里氏硬度試驗 第 1 部分:試驗方法》；

5.JGJ/T 23-2011《回彈法檢測混凝土抗壓強度技術規程》；

6.YD/T 5132-2021《移動通信鋼塔桅結構工程驗收規范》；

7.GB 50204-2015《混凝土結構工程施工質量驗收規范》。

判定依據：1.GB 50204-2015《混凝土結構工程施工質量驗收規范》；

2.GB 50205-2020《鋼結構工程施工質量驗收標準》；

3.YD/T 5132-2021《移動通信鋼塔桅結構工程驗收規范》；

4.客戶要求。

檢測項目：檢測項目 1.接地電阻，2.涂層厚度，3.焊縫外觀質量，4.外觀質量，5.里氏硬度，6.混凝土強度 (回彈法)，7.幾何尺寸，8.結構垂直度，9.尺寸偏差。

工程概況：某段線路全長 260.955km，新建站房、雨棚、地道裝修、站臺鋪面及信息、電力、暖通等配套工程全線新建通信鐵塔 44 座。44 座新建通信鐵塔采用單元組合式角塔、筏板基礎，塔高分 25m、35m、40m、45m 四種高度。本次檢測共涉及已建成 35 座鐵塔。單元組合式角塔設計要求：組合式角鋼塔塔柱及連接板均采用 Q355B 鋼， 腹桿采用 Q235B，塔柱主體結構構件的連接螺栓采用 8.8 級普通螺栓，其余螺栓采用 6.8 級 螺栓。除基礎鋼骨架，所有構件均采用熱浸鍍鋅防腐處理。

檢測內容：
根據通信塔類型，依據檢測標準、驗收規范、相關設計與合同要求按以下內容和范圍進行檢測：

1、檢測鐵塔基礎混凝土強度、支承面尺寸；

2、抽檢鋼構件規格與尺寸(依據《建筑結構檢測技術標準》GB/T 50344-2019 檢測批容 量 A) ；

3、檢測構件變形、缺陷和損傷；

4、檢測平臺護欄（全數平臺護欄）；

5、檢測爬梯及護罩構件連接質量（全程爬梯及護罩）；

6、檢測塔體正交雙向整體垂直度；

7、檢測塔材、螺栓防腐涂層觀感質量，抽檢主要構件的防腐涂層厚度；

8、檢測地腳螺栓連接狀態，抽檢螺栓（10%的連接節點，且同層同種連接點不少于 3 個）連接狀態；

9、檢測螺栓絲扣外露；

10、檢測焊縫外觀質量；

11、檢測塔體接地電阻

12、鋼結構承載力分析。

檢測部分結果：

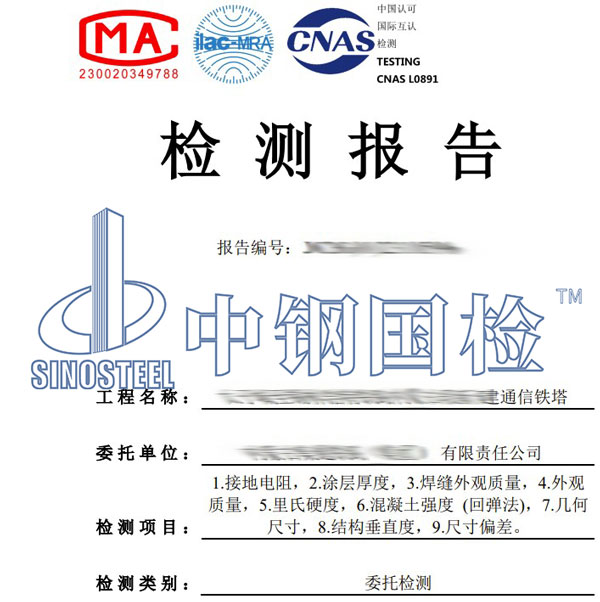

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的鐵塔垂直度檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供鐵塔全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有鐵塔或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《鐵塔垂直度檢測方法 鐵塔垂直度檢測報告》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
